Trong quá trình đầu tư xây dựng nhà xưởng, bản vẽ thiết kế đóng vai trò như “ngôn ngữ kỹ thuật” giúp kết nối giữa chủ đầu tư, đơn vị thiết kế và nhà thầu thi công. Tuy nhiên, không phải chủ đầu tư nào cũng có chuyên môn xây dựng để hiểu hết các ký hiệu, thông số và nội dung thể hiện trên bản vẽ. Điều này đôi khi dẫn đến việc khó kiểm soát chất lượng công trình, phát sinh chi phí ngoài dự kiến hoặc xảy ra những sai sót trong quá trình thi công.

Thực tế cho thấy, một chủ đầu tư hiểu rõ bản vẽ sẽ dễ dàng trao đổi với đơn vị thiết kế, kiểm soát tiến độ, đánh giá chất lượng thi công và đưa ra các quyết định chính xác hơn trong quá trình triển khai dự án. Vì vậy, việc trang bị kiến thức cơ bản về thiết kế nhà xưởng và cách đọc bản vẽ là kỹ năng quan trọng đối với bất kỳ doanh nghiệp nào đang chuẩn bị xây dựng hoặc cải tạo nhà xưởng.

Vai Trò Của Bản Vẽ Trong Thiết Kế Nhà Xưởng

Bản vẽ thiết kế nhà xưởng không đơn thuần là tài liệu kỹ thuật mà còn là cơ sở pháp lý và cơ sở thi công cho toàn bộ dự án. Một bộ hồ sơ thiết kế hoàn chỉnh giúp:

• Thể hiện đầy đủ ý tưởng thiết kế.
• Xác định quy mô và công năng nhà xưởng.
• Tính toán kết cấu chịu lực.
• Bố trí hệ thống kỹ thuật.
• Kiểm soát khối lượng vật tư.
• Dự toán chi phí đầu tư.
• Hỗ trợ nghiệm thu và vận hành sau này.

Có thể hiểu rằng mọi hoạt động thi công đều phải dựa trên bản vẽ thiết kế đã được phê duyệt. Vì vậy, việc đọc hiểu hồ sơ thiết kế giúp chủ đầu tư chủ động hơn trong việc quản lý dự án.

Một Bộ Hồ Sơ Thiết Kế Nhà Xưởng Bao Gồm Những Gì?

Trong các dự án thiết kế nhà xưởng hiện đại, bộ hồ sơ thường được chia thành nhiều phần khác nhau.

Hồ Sơ Kiến Trúc

Đây là phần thể hiện hình dáng tổng thể, bố trí không gian và công năng sử dụng của công trình.

Hồ sơ kiến trúc bao gồm:

• Mặt bằng tổng thể.
• Mặt bằng bố trí công năng.
• Mặt đứng công trình.
• Mặt cắt nhà xưởng.
• Chi tiết cửa, mái, tường và hoàn thiện.

Hồ Sơ Kết Cấu

Phần kết cấu thể hiện khả năng chịu lực của công trình.

Bao gồm:

• Móng nhà xưởng.
• Cột thép hoặc cột bê tông.
• Dầm, kèo thép.
• Hệ giằng.
• Sàn bê tông.
• Chi tiết liên kết bulong.

Hồ Sơ Cơ Điện (MEP)

MEP là viết tắt của Mechanical, Electrical và Plumbing.

Bao gồm:

• Hệ thống điện động lực.
• Hệ thống chiếu sáng.
• Hệ thống cấp thoát nước.
• Hệ thống khí nén.
• Hệ thống phòng cháy chữa cháy.
• Hệ thống thông gió làm mát.

Hồ Sơ Hạ Tầng

Thể hiện các hạng mục bên ngoài nhà xưởng như:

• Đường giao thông nội bộ.
• Sân bãi.
• Cây xanh.
• Hệ thống thoát nước mưa.
• Hệ thống xử lý nước thải.

Các Ký Hiệu Cơ Bản Trong Bản Vẽ Thiết Kế Nhà Xưởng

Một trong những khó khăn lớn nhất của chủ đầu tư là hiểu các ký hiệu kỹ thuật.

Ký Hiệu Trục

Trục là hệ thống đường tham chiếu dùng để xác định vị trí các cấu kiện trong công trình.

Thông thường:

• Trục ngang được đánh số 1, 2, 3, 4…
• Trục dọc được ký hiệu A, B, C, D…

Ví dụ:

Cột C3 có nghĩa là cột nằm tại giao điểm giữa trục C và trục số 3.

Ký Hiệu Cao Độ

Cao độ giúp xác định độ cao của từng vị trí trong công trình.

Ví dụ:

±0.000 thường được chọn làm cốt nền hoàn thiện.

+1.200 nghĩa là vị trí đó cao hơn nền hoàn thiện 1,2m.

Ký Hiệu Kích Thước

Tất cả kích thước trên bản vẽ thường được tính bằng milimet (mm).

Ví dụ:

6000mm tương đương 6m.

12000mm tương đương 12m.

Ký Hiệu Vật Liệu

Bản vẽ sử dụng các ký hiệu riêng để thể hiện:

• Bê tông.
• Thép.
• Tôn mái.
• Gạch xây.
• Kính.
• Panel cách nhiệt.

Việc hiểu các ký hiệu này giúp chủ đầu tư nhận biết chính xác vật liệu được sử dụng.

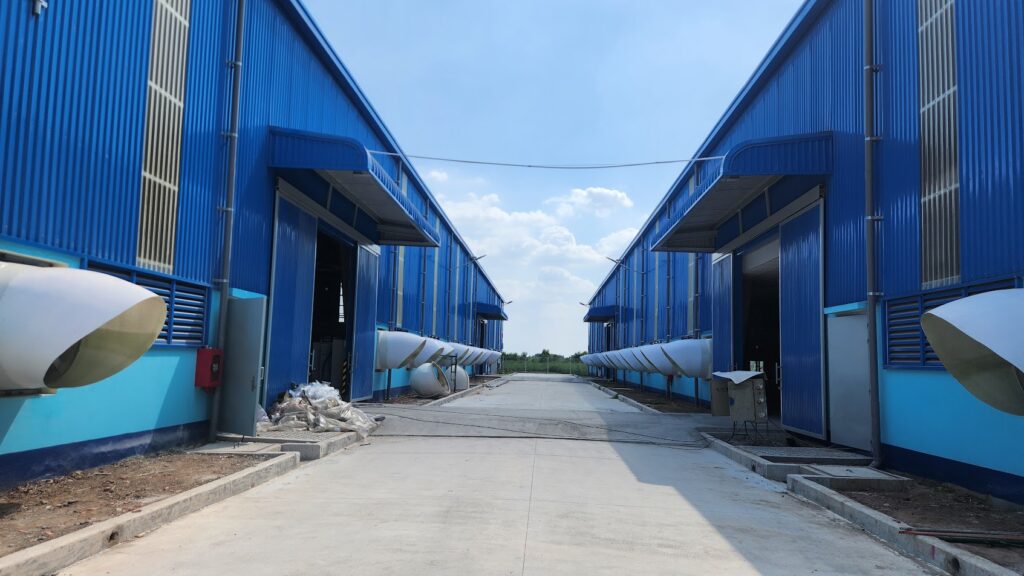

Cách Đọc Mặt Bằng Tổng Thể Nhà Xưởng

Mặt bằng tổng thể là bản vẽ đầu tiên mà chủ đầu tư nên xem. Đây là bản đồ thể hiện vị trí công trình trên khu đất. Thông qua mặt bằng tổng thể, có thể xác định:

• Vị trí nhà xưởng.
• Khu văn phòng.
• Nhà bảo vệ.
• Nhà xe.
• Khu vực xuất nhập hàng.
• Đường giao thông nội bộ.
• Khoảng lùi xây dựng.
• Khu vực cây xanh.

Mặt bằng tổng thể giúp đánh giá tính hợp lý của quy hoạch và khả năng vận hành của nhà máy trong tương lai.

Cách Đọc Mặt Bằng Công Năng Nhà Xưởng

Mặt bằng công năng thể hiện cách bố trí các khu vực bên trong công trình.

Đối với nhà xưởng sản xuất, chủ đầu tư cần đặc biệt chú ý:

• Khu vực sản xuất.
• Khu vực lưu kho.
• Khu vực đóng gói.
• Khu vực kiểm tra chất lượng.
• Văn phòng điều hành.
• Nhà ăn công nhân.
• Nhà vệ sinh.
• Phòng kỹ thuật.

Một mặt bằng được thiết kế khoa học sẽ giúp tối ưu dòng di chuyển của nguyên vật liệu, hàng hóa và nhân sự.

=> Xem thêm các thông tin bài viết: Quy Trình Ứng Phó Sự Cố Khẩn Cấp Tại Công Trường

Hướng Dẫn Đọc Mặt Cắt Nhà Xưởng

Mặt cắt là bản vẽ mô tả công trình khi được cắt theo chiều đứng.

Thông qua mặt cắt, chủ đầu tư có thể biết:

• Chiều cao thông thủy.
• Chiều cao mái.
• Độ dốc mái.
• Kết cấu khung thép.
• Hệ thống thông gió.
• Cửa lấy sáng.

Đây là bản vẽ rất quan trọng đối với các doanh nghiệp có nhu cầu lắp đặt máy móc công nghiệp hoặc hệ thống cầu trục.

Cách Đọc Bản Vẽ Kết Cấu Nhà Xưởng

Kết cấu là phần quyết định độ bền và tuổi thọ của công trình.

Đọc Bản Vẽ Móng

Chủ đầu tư cần quan tâm:

• Kích thước móng.
• Chiều sâu móng.
• Loại móng sử dụng.
• Cường độ bê tông.
• Thép gia cường.

Móng là hạng mục rất khó sửa chữa sau khi thi công nên cần kiểm tra kỹ lưỡng.

Đọc Bản Vẽ Cột Và Kèo Thép

Đối với nhà xưởng tiền chế, cột và kèo thép là hệ chịu lực chính.

Cần xem xét:

• Kích thước tiết diện.
• Độ dày thép.
• Loại thép sử dụng.
• Vị trí liên kết.
• Khả năng chịu tải.

Những thông số này ảnh hưởng trực tiếp đến độ an toàn của công trình.

Cách Đọc Bản Vẽ Hệ Thống Điện

Hệ thống điện là “mạch máu” của nhà xưởng sản xuất.

Khi xem bản vẽ điện, chủ đầu tư cần chú ý:

• Vị trí tủ điện.
• Tuyến cáp điện.
• Công suất thiết kế.
• Hệ thống chiếu sáng.
• Hệ thống chống sét.
• Hệ thống tiếp địa.

Một hệ thống điện được thiết kế phù hợp sẽ đảm bảo vận hành ổn định và tiết kiệm năng lượng.

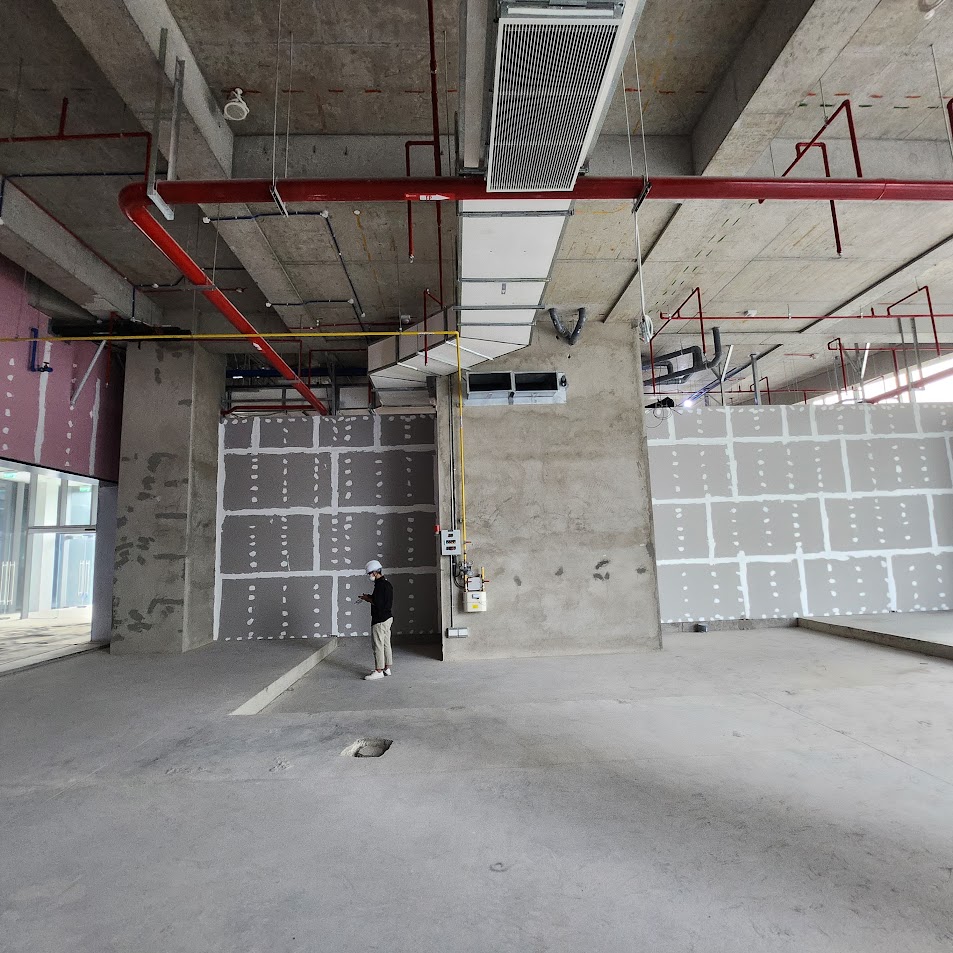

Cách Đọc Bản Vẽ Hệ Thống Phòng Cháy Chữa Cháy

Đây là hạng mục bắt buộc đối với hầu hết các nhà xưởng hiện nay.

Các nội dung cần kiểm tra:

• Vị trí bình chữa cháy.
• Họng nước chữa cháy.
• Đầu phun sprinkler.
• Hệ thống báo cháy.
• Đường thoát hiểm.
• Đèn chỉ dẫn thoát nạn.

Việc đọc hiểu bản vẽ PCCC giúp chủ đầu tư đánh giá mức độ an toàn của công trình trước khi đưa vào hoạt động.

Những Sai Lầm Chủ Đầu Tư Thường Gặp Khi Xem Bản Vẽ Thiết Kế Nhà Xưởng

Chỉ Quan Tâm Đến Chi Phí

Nhiều doanh nghiệp chỉ chú ý đến chi phí đầu tư mà bỏ qua các yếu tố kỹ thuật quan trọng. Điều này có thể dẫn đến việc lựa chọn phương án thiết kế không phù hợp với nhu cầu sản xuất lâu dài.

Không Kiểm Tra Công Năng Thực Tế

Một số bản vẽ đẹp về hình thức nhưng chưa tối ưu cho vận hành sản xuất. Chủ đầu tư cần xem xét kỹ luồng vận chuyển hàng hóa, vị trí máy móc và khả năng mở rộng trong tương lai.

Bỏ Qua Các Hệ Thống Kỹ Thuật

Điện, nước, thông gió và PCCC thường bị xem nhẹ ở giai đoạn đầu nhưng lại ảnh hưởng rất lớn đến chi phí vận hành sau này.

Không Trao Đổi Trực Tiếp Với Đơn Vị Thiết Kế

Nếu có bất kỳ thông số nào chưa rõ, chủ đầu tư nên yêu cầu đơn vị thiết kế giải thích chi tiết thay vì tự suy đoán.

=> Tham khảo thêm: 5 Tiêu Chuẩn Thiết Kế Nhà Xưởng Công Nghiệp Bắt Buộc Phải Biết

Kinh Nghiệm Làm Việc Với Đơn Vị Thiết Kế Nhà Xưởng

Để dự án đạt hiệu quả cao, chủ đầu tư nên:

• Xác định rõ nhu cầu sản xuất.
• Cung cấp đầy đủ thông tin về máy móc và dây chuyền.
• Thống nhất tiêu chuẩn kỹ thuật ngay từ đầu.
• Yêu cầu thuyết minh thiết kế chi tiết.
• Kiểm tra bản vẽ nhiều lần trước khi phê duyệt.
• Đánh giá khả năng mở rộng trong tương lai.

Sự phối hợp chặt chẽ giữa chủ đầu tư và đơn vị thiết kế sẽ giúp giảm thiểu các thay đổi phát sinh trong quá trình thi công.

Kiến Tạo Việt – Đơn Vị Thiết Kế Nhà Xưởng Chuyên Nghiệp

Với nhiều năm kinh nghiệm trong lĩnh vực thiết kế nhà xưởng, cải tạo nhà xưởng và xây dựng công trình công nghiệp, Kiến Tạo Việt luôn đặt yếu tố hiệu quả vận hành và tối ưu chi phí đầu tư lên hàng đầu.

Đội ngũ kỹ sư của chúng tôi không chỉ cung cấp giải pháp thiết kế nhà xưởng phù hợp với nhu cầu sản xuất thực tế mà còn hỗ trợ chủ đầu tư đọc hiểu toàn bộ hồ sơ kỹ thuật trước khi triển khai thi công. Điều này giúp doanh nghiệp kiểm soát tốt chất lượng công trình, hạn chế rủi ro và tối ưu hiệu quả sử dụng lâu dài.

Kết Luận

Hiểu và đọc được bản vẽ thiết kế nhà xưởng là kỹ năng quan trọng giúp chủ đầu tư kiểm soát tốt hơn toàn bộ dự án xây dựng. Từ mặt bằng tổng thể, công năng, kết cấu đến hệ thống kỹ thuật, mỗi bản vẽ đều chứa đựng những thông tin quan trọng ảnh hưởng trực tiếp đến chất lượng và hiệu quả vận hành công trình.

Việc trang bị kiến thức cơ bản về thiết kế nhà xưởng không chỉ giúp chủ đầu tư đưa ra quyết định chính xác mà còn góp phần tối ưu chi phí đầu tư, hạn chế phát sinh và đảm bảo công trình đáp ứng đúng nhu cầu sản xuất trong dài hạn. Lựa chọn một đơn vị thiết kế và thi công uy tín như Kiến Tạo Việt sẽ là nền tảng vững chắc để doanh nghiệp sở hữu một nhà xưởng an toàn, hiệu quả và bền vững theo thời gian.
